| Menşe yeri: | Shenzhen Çin |
|---|---|
| Marka adı: | VEGASHINE / OEM |
| Model numarası: | ITX-Z6741D-11 |
| Min sipariş miktarı: | 1 Birim |
| Ambalaj bilgileri: | karton |
| Teslim süresi: | 3 ila 10 iş günü |
| Ödeme koşulları: | T/T, Western Union, MoneyGram |
| Yetenek temini: | Ayda 1000 birim |
| İşlemci: | Destek Intel®Tiger Lake-UP3 işlemcisi (1135g7/1145g7, vb.) | Veri deposu: | DDR4 3200MHz, MAX64GB |
|---|---|---|---|
| Ethernet: | 1*Gigabit Lan (Seç için çift LAN) | Görüntüle: | LVDS1/EDP1+EDP2+HDMI+VGA çıkışı |
| BİL: | 6*com | Boyut: | 170 x 170 mm |
| Güç: | DC 12 ~ 19V güç kaynağı |
Ana özellikler
--- Intel®Tiger Lake-UP3 işlemcisini destekler (1135G7/1145G7, vb.)
--- İki kanallı SO-DIMM, DDR4 3200MHz, Max64GB desteği
--- LVDS1/EDP1+EDP2+HDMI+VGA çıkışını destekle, dört
Eşzamanlı ve eşzamanlı olarak görüntüler
--- 1*Realtek RTL8111H/8111G Gigabit ağ kartı
(ihtiyaçlı çift ağ)
--- 2*USB3.2 Gen2 (10Gbps), 2*USB3.2 Gen1 (5Gbps) desteği
--- 7*USB2.0
--- 6*COM (COM2/3 iki yönlü RS485 desteği)
--- 1*M.2 M Anahtar PCIEX2/SATA uyumlu destekler; 1*SATAIII(6.0
Gb/s)
--- 1*M.2 E Anahtar, Wifi6/Bluetooth modülü genişlemesini destekler;
--- 1*M.2 B Anahtar, 4G/5G modül genişlemesini destekler (ifadesi);
--- 1*SIM kart yuvası
--- DC 12 ~ 19V güç kaynağı (12V 7A veya daha yüksek bir adaptör gerektirir)
--- Boyutu: 170*170 mm ITX Ana kartı
Özellikler
| CPU |
Intel® Tiger Lake-UP3 İşlemcisi (i3-1125G4 / i5-1135G7 / i5-1145G7 / i7-1165G7 / i7-1195G7 / i7-11390H) |
| Çip seti | Intel® SOC |
| Görüntüleme Çip | Intel® Iris® Xe Graphics |
| Çıktıyı Göster | LVDS1/EDP1 + EDP2 + HDMI + VGA |
| Çoklu Ekran | Dört ekranda asinkron görüntülemeyi destekler |
| USB portları | 2 × USB 3.2 Gen2 (10Gbps) 2 × USB 3.2 Gen1 (5Gbps) 7 × USB 2.0 |
| Hafıza | 2 × SO-DIMM yuvaları, DDR4 3200MHz, 32GB'ye kadar destekler |
| Ses Etkileri | ALC897 ses çözme denetleyicisi Bağımsız güç güçlendirici NS4251 (3W @ 4Ω MAX) |
| Ağ Kartı | Uçakta 1 × Realtek RTL8111H/8111G Gigabit Ethernet (ikili ağ isteğe bağlı) |
| Depolama | 2 × M.2 M Anahtar, PCIe x2/SATA uyarlayıcı destekler 1 × SATA III (6,0 Gb/s) |
| Genişleme yuvaları | 1 × M.2 E Anahtar, Wi-Fi 6 / Bluetooth modülü genişlemesini destekler 1 × M.2 B Anahtar, 4G/5G modül genişlemesini destekler 1 × SIM kart yuvası |
| COM Limanları | IT8786E-I denetleyici |

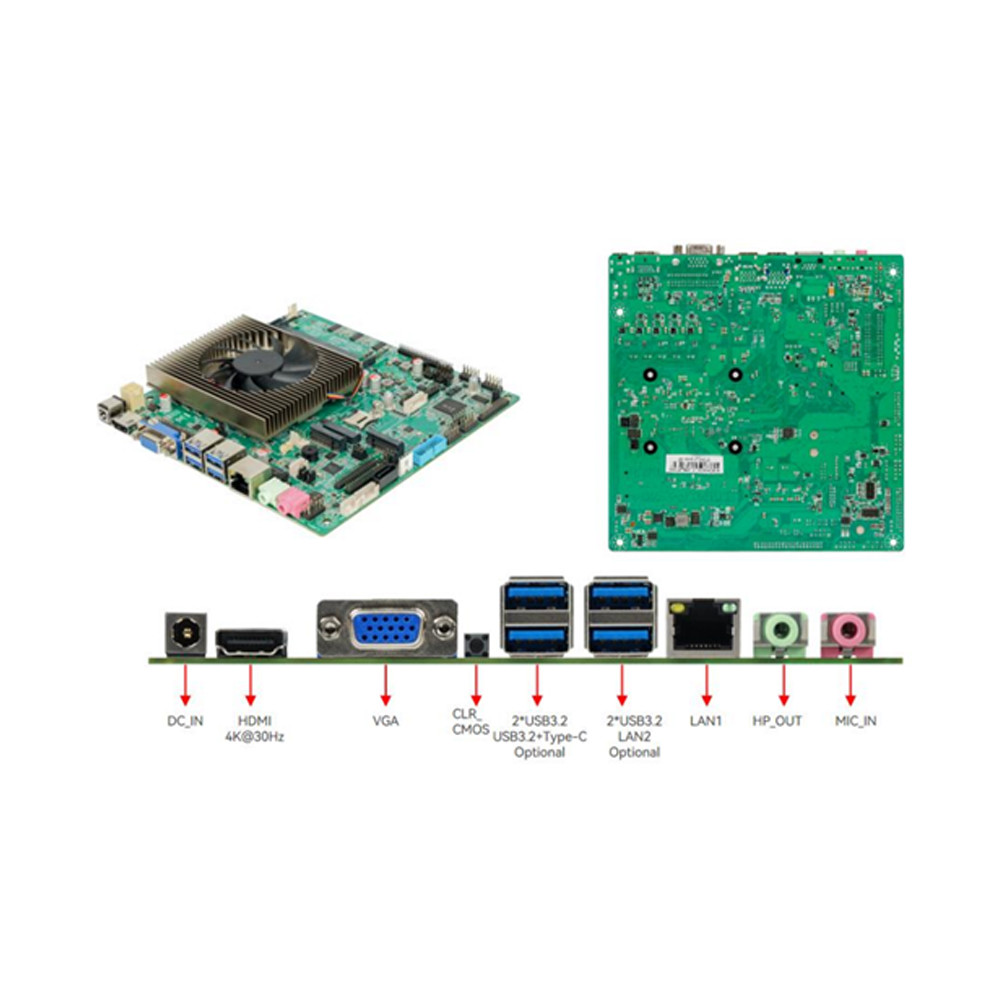

| Arka I/O arayüzü | 1* DC_IN |
| 1*HDMI | |
| 1*VGA | |
| 1* CLR_CMOS düğmesi | |
| 2*USB3.2 Gen2 ((10Gbps) | |
| 2*USB3.2 Gen2 (1)Lan/C tipi isteğe bağlı) | |
| 1*LAN1 | |
| 1*F_OUT | |
| 1*F_MIC | |
|
İç I / O Bağlantı |
1*F_AUDIO pin,1*Hoparlör iğnesi |
| 1*Dönüştürülmüş pin | |
| 2*EDP iğneleriLVDS çubuğu | |
| 1*BKCL iğnesi | |
| 1*SATA pin,1* SATA_PWR pin | |
| 1*F_USB1 (genişletilebilir 2*USB3.2 Gen1) | |
| 3*F_USB2.0 (5'e kadar genişletilebilir)*USB2.0) | |
| 1*LPT iğnesi | |
| 1*JPS2 pin | |
| 1*GPIO pin | |
| 1*TPM iğnesi | |
| 1*F_PANEL pin | |
| 6*COM pinleri | |
| 1CFAN düğmesi,1SFAN düğmesi | |
| 1JHDMI pin,1JVGA pin | |
| 1*ATX_IN soketi | |
| BIOS | AMI BIOS |
| Güç kaynağı | DC 4PIN ATX 12~19V güç girişi |
| Soğutma Sistemi | Yeni bir CPU radyatörü içerir |
| Çalışma ortamı | Sıcaklık: -15 ~ 60°C; 0% ~ 95% nem, yoğunlaşmayan |
| Boyut | 170*170 mm ITX Ana kartı |
Destek işlemci modeli:
ITX-Z6741D-11-I3 (i3-1125G4 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1135G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I5 (i5-1145G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1165G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-1195G7 6*COM,1*LVDS,1*EDP PIN,1*LAN)
ITX-Z6741D-11-I7 (i7-11390H, 6*COM,1*LVDS,1*EDP PIN,1*LAN)
